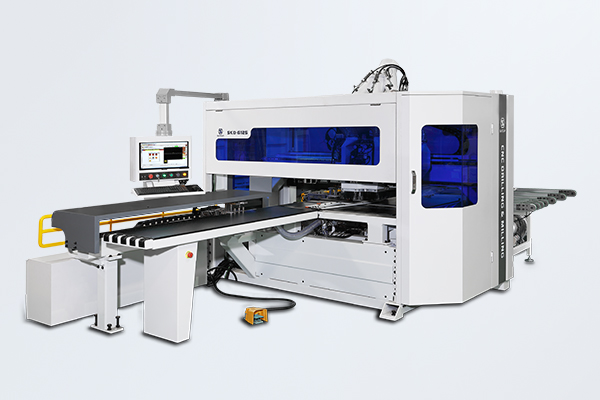

SKD-6LM/SKD-6LM2
多功能數控鉆銑加工
雙鉆包、側銑、雙主軸設計
Multi-functions Six Sides Drilling&Milling
Double Drill Chucks,Side Milling,Double Spindles Design
＞先達多功能數控六面鉆，在傳統數控六面鉆的基礎上，新增側銑功能，雙主軸設計。
＞主要應用于家具制造的拉米諾、隱形件、側銑功能及天地鉸鏈等工藝。
＞一機多用，徹底解決板式鉆孔家具及無孔家具連接工藝所有難題。
| 技術參數 | SKD-6LM/SKD-6LM2 |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1:3800mm,130m/min X2:4500mm,130m/min |
| Y 軸 |
Y1:1690mm,110m/min Y2:1490mm,110m/min |
| Z軸 | Z1/Z2:90mm,60m/min |
| U軸 | U:1200mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 1個1PCS |
| 垂直鉆 | 6X+6Y |
| 水平鉆 | 2前+2后；2左+2右 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 3x3矩陣分布 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 1組上銑刀+2組下銑刀+1組側銑 |
| 自動換刀 | 1組銑刀帶分層式8刀庫裝置 |
| 主軸形式 | 開槽&銑型&側銑 |
| 刀具直徑 | 銑刀/Milling：Ф6-Ф13（刀具可選） |
| 刀柄直徑 | 1/2 |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm（不帶側銑） 50mm（帶側銑） |
| 板材最大寬度 |
1210mm（不帶側銑） 650mm（帶側銑） |
| 板材最小長度 |
250mm（不帶側銑） 400mm（帶側銑） |
| 板材最大厚度 |
60mm(不帶側銑） 50mm(帶側銑） |
| 深度加工范圍 |
鉆孔：0-45mm 側銑：X：45mm Y：65mm |
| 其他參數 | |
| 工作臺高度 | 950mm |
| 總功率 | 29.5KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 6550X3160X2200mm |
| 機械重量 | 4250KG |
| 吸塵口尺寸 | Ф200mmX1，Ф125mmX1 |
